Olyan cégként, amelyre szakosodott PVC szerelvények , sok kérdést kapunk a szerelvényekkel kapcsolatban. Ezek a kérdések gyakran a csőszerelvények méretével és méreteivel kapcsolatosak, ami logikus, mert ezek a témák zavaróak lehetnek. További kérdések magukra a szerelvényekre és arra vonatkoznak, hogy mire valók. A kompatibilitás és az általános csőszerelvény-ismeretek sok mindent megtesznek, ha még új a PVC világában. Ha szeretné bővíteni PVC ismereteit, ezt a blogbejegyzést használhatja csőszerelvény-tanulmányi útmutatóként. Ez az útmutató felvázolja a PVC-szerelvények összes főbb típusát, valamint azt, hogyan és miért használja őket. Ez egy hosszú bejegyzés, ezért használja az alábbi tartalomlistát, hogy a kívánt részhez ugorjon.
- Mik azok a PVC szerelvények és hol használják őket
- Szerelvénytípusok és azonosító táblázat
- PVC cső és szerelvény méretei
- Menetes csatlakozók a csúszós szerelvényekkel szemben
- Könyökidomok és gyakori vízvezeték-hajlítások
- Csatlakozók, szűkítők és csőcsatlakozók
- Nyomás szerinti és karimás szerelvények
- Fekete PVC cső és speciális anyagok
- PVC szerelvények compared with HDPE fittings
- PVC vízvezetékrendszer telepítése
- Vízelvezető szerelvények nevei és szószedet
- PE és PVC szerelési megoldások
- Gyakran ismételt kérdések
Mik azok a PVC szerelvények és hol használják őket
A PVC idom egy öntött műanyag alkatrész, amely összeköti, átirányítja, leágazza, csökkenti vagy lezárja a PVC csőszakaszokat a csőrendszeren belül. A PVC-csövek és a PVC-szerelvény-elemek együttesen alkotják a lakossági vízellátó vezetékek, öntözőhálózatok, szennyvízelvezető rendszerek és számos könnyűipari folyamatsor többségét. Az ok, amiért a PVC csövek olyan gyakoriak, a gyakorlati tulajdonságok rövid felsorolásában rejlik: ellenáll a korróziónak és a vízkőlerakódásnak, a fémcsőhöz képest könnyű, tételenkénti méretekben egységes, és könnyen vágható, összeilleszthető és javítható speciális nehéz berendezések nélkül.
A PVC vízcsövek és szerelvények az elismert méretszabványok szerint készülnek, így az egyik gyártási sorozatból származó cső illeszkedik a másik csőszerelvényéhez, feltéve, hogy mindkettő azonos névleges méretű és ütemezési osztályú. Ez a szabványosítás az, ami a csőszerelési tanulmányi útmutató mint ez hasznos, mert ha egyszer megérti az elnevezési konvenciókat és a méretezési logikát, ugyanaz a logika érvényes a könyökökre, a pólókra, a tengelykapcsolókra, a szűkítőkre, az adapterekre, a sapkákra és a csatlakozókra.
Ez az útmutató végigvezeti a PVC-szerelvények főbb kategóriáit, a PVC-csövek és idomok méretének mérését, a menetes és csúszós csatlakozások közötti különbséget, valamint azt, hogy a PVC hogyan viszonyul a HDPE-csőhöz és a HDPE-szerelvény-rendszerekhez olyan projekteknél, ahol bármelyik anyag figyelembe vehető. A méretezési információk könnyebb beolvasása érdekében diagramok és referenciatáblázatok találhatók.
Gyakori PVC idom Típusok és azonosító diagram
A különböző PVC csőszerelvényeket a csővezetékeken belüli különböző munkákhoz alakítják ki. Vannak, akik megváltoztatják az áramlás irányát, vannak, akik egyetlen vonalat két vagy több ágra osztanak fel, és vannak, akik egyszerűen csatlakoznak, csökkentik vagy lezárják a csővéget. Az alábbi lista azokat az illesztési típusokat tartalmazza, amelyek leggyakrabban jelennek meg, amikor az emberek pvc-szerelvény-típusokat keresnek, vagy egy névhez próbálnak illeszteni egy formát, amelyet megtartanak.
Könyökök
A könyök megváltoztatja a csőfutás irányát, leggyakrabban 90 fokkal vagy 45 fokkal. A könyökök az egyik leggyakrabban rendelt vízvezeték-könyök.
Pólók
A póló az egyik vonalat egy ágra hasítja, és T alakot alkot. A pólókat mindenhol használják, ahol egyetlen táp- vagy lefolyóvezetéknek két irányba kell táplálnia, például ott, ahol a szerelvény ága elhagyja a fővezetéket.
Csatolások
A tengelykapcsoló egy rövid, egyenes csőcsatlakozó-szerelvény, amelyet két csőhossz egyenes irányú összekötésére, egy vezeték meghosszabbítására vagy egy sérült szakasz javítására használnak.
Szűkítők és szűkítő perselyek
Az esetenként szűkítő perselyként beépített szűkítő nagyobb névleges méretről egy sort lejjebb léptet egy kisebbre, vagy fordítva felfelé.
Adapterek
Adapterek transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Keresztek
A keresztnek négy nyílása van, amelyek plusz alakban vannak elrendezve, és ritkábban használják, mint a pólót, általában ott, ahol két elágazó vonalnak ugyanazon a ponton kell elhagynia a fővonalat.
Kupakok és dugók
A kupak a csővég külső oldalára illeszkedik, hogy lezárja azt, míg a dugó csavarja be vagy illeszkedik a szerelvénynyílás belsejébe. Mindkettőt a használaton kívüli vezetékek lezárására használják, akár ideiglenesen, akár véglegesen az építkezés során.
Szakszervezetek
A csatlakozás lehetővé teszi egy csőszakasz leválasztását és visszakötését vágás nélkül, ami hasznos mindenhol, ahol a jövőben várható szervizelés vagy csere.
| Szerelvény típusa | Tipikus funkció | Gyakori Connection Style |
|---|---|---|
| 90 és 45 fokos könyök | Változtassa meg az áramlás irányát | Csúszós vagy menetes |
| Tee | Elágazzon egy vonalat két irányba | Csúszós vagy menetes |
| Csatolás | Csatlakoztasson két csőhosszt egyenesen | Csúszás |
| Szűkítő / persely | Lépjen egy sort felfelé vagy lefelé a méretben | Csúszós vagy menetes |
| Adapter | Átmenet a csúszás és a menet között | Vegyes |
| Cap | Tömítse le a csővég külső részét | Csúszós vagy menetes |
| Unió | Engedélyezze a leválasztást és újracsatlakoztatást a szervizhez | Menetes |

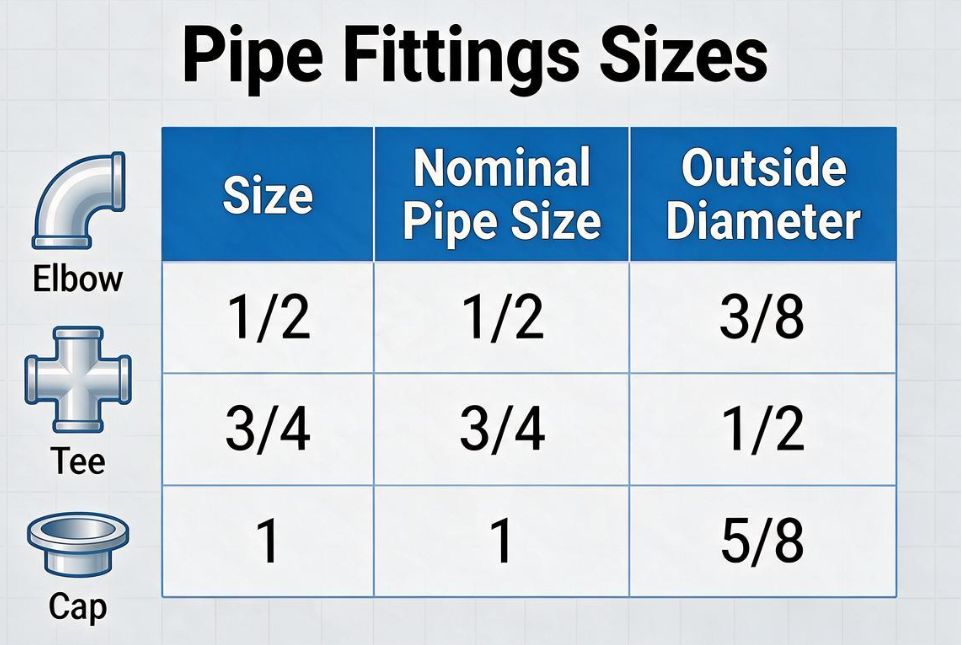

PVC cső és szerelvény méretei: 40. táblázat Méretezési referencia
A 40. ütemterv PVC csőszerelvények méreteinek pontos meghatározása fontosabb, mint a csővezeték-projekt szinte bármely más része, mivel a szerelvény egy adott külső átmérőre van méretezve, nem pedig a dobozra nyomtatott kerek számra. A névleges méret egy címke, míg a külső átmérő az a méret, amelyet az illesztőaljzat ténylegesen befogadására formálnak. A kettő összekeverése a leggyakoribb oka annak, hogy a szerelvény nem csúszik rá a csőre.
A teleszkópos PVC csőméretek, vagyis a szűkítőszerelvényeken keresztül az egyik névleges méretből a másikba való átlépésre tervezett csövek ugyanazt a külső átmérő logikáját követik, így az egyik méret megerősítése után a teleszkópos futás hátralevő része megtervezhető az alábbi referenciatáblázatból.
| Névleges méret | Külső átmérő (be) | Átlagos falvastagság (in) |
|---|---|---|
| 1/2 hüvelyk | 0.840 | 0.109 |
| 3/4 hüvelyk | 1.050 | 0.113 |
| 1 hüvelyk | 1.315 | 0.133 |
| 1-1/2 hüvelyk | 1.900 | 0.145 |
| 2 hüvelykes | 2.375 | 0.154 |
| 3 hüvelykes | 3.500 | 0.216 |
| 4 hüvelykes | 4.500 | 0.237 |
Külső átmérő hüvelykben a névleges csőméret szerint, 40-es PVC
Átlagos falvastagság hüvelykben a névleges csőméret növekedésével, 40. számú PVC
Menetes PVC csatlakozók a csúszós szerelvényekkel szemben
A PVC vízvezetékekben használt vízvezeték-csatlakozások általános típusai közül a telepítések túlnyomó többségét két módszer fedi le: az oldószeres hegesztési csúszóidomok és a menetes szerelvények. A választás attól függ, hogy egy ízületnek állandónak vagy eltávolíthatónak kell lennie.
Felcsúsztatható (oldószeres hegesztési) szerelvények
A csúszó PVC-szerelvények oldószercementtel vannak összekötve, amely kémiailag olvadja össze a csövet és az idom felületeit, miután megkeményedett. Ez a módszer állandó, általában szivárgásmentes csatlakozást hoz létre, és ez a szabványos megközelítés a legtöbb földbe süllyesztett, rejtett vagy rögzített csővezetékhez.
Menetes PVC szerelvények
A menetes PVC csőcsatlakozás öntött meneteket használ menettömítő anyaggal vagy szalaggal kombinálva. A menetes PVC csatlakozókat általában ott használják, ahol a vezetéket szelephez, szivattyúhoz, mérőhöz vagy más olyan alkatrészhez kell csatlakoztatni, amelyet karbantartás céljából eltávolítani kell. A PVC-csövek menetes csatlakozásait nem szabad túlfeszíteni, mivel a PVC-menetek törékenyebbek, mint a fémszálak, és a túlzott nyomaték megrepedheti a szerelvényt.
| Tényező | Csúszás On / Solvent Weld | Menetes |
|---|---|---|
| Kivehető | Nem, a gyógyulás után végleges | Igen, szétszedhető |
| Tipikus használat | Eltemetett vagy rögzített futások | Szelepek, szivattyúk, szerelvények |
| Összeszerelési módszer | Alapozó és oldószer cement | Tömítő szalag vagy paszta |
PVC könyökszerelvények és gyakori vízvezeték-hajlítások: Műszaki áttekintés
A pvc könyökszerelvény az egyik leggyakrabban használt alkatrész minden futás során, és a vízvezeték-hajlítások és szerelvények gyakori típusainak megértése segít az elrendezés megtervezésében vagy az alkatrészlista olvasásakor. A szabványos pvc ívek kis számú közös szögben kaphatók, mindegyik más-más elrendezési igényhez igazodik.
- 90 fokos könyök, teljes irányváltoztatáshoz, például egy vonal falból padlófutássá alakításához
- 45 fokos könyök, ahol az enyhébb irányváltás csökkenti az áramlási turbulenciát
- 22,5 fokos könyök, hosszú, fokozatos sepréshez, gyakran vízelvezető futásokhoz
- Utcai könyök, amelynek egy csúszóvége és egy csapvége van, így rövid csőcsonk nélkül közvetlenül csatlakoztatható egy másik szerelvényhez
Egyszerűsített szerkezeti nézet egy könyökcsuklónál a szerelvényaljzatba belépő csőről
Csatolások, Reducers and Pipe Connectors for Joining PVC Pipe
A pvc csatlakozó a rendelkezésre álló legegyszerűbb csőcsatlakozó-szerelvény, amely két csővéget egyenes vonalban köt össze méret- vagy irányváltozás nélkül. Azoknál a projekteknél, amelyeknél csak a PVC-t PVC-szelvényekkel kell összekötni a cső anyagának megváltoztatása nélkül, általában a sima egyenes csatlakozás a legközvetlenebb lehetőség. A javító tengelykapcsoló, amelynek nincs belső ütközőbordája, úgy van kialakítva, hogy teljesen rácsússzon az egyik csővégre, mielőtt egy vágott vagy sérült szakaszon központosulna, ami akkor hasznos, ha nincs hely a cső helyére billentésére.
Ha két különböző csőméretnek kell találkoznia, egy szűkítő vagy szűkítő persely lefelé vagy felfelé lépteti a vonalat. Az adapterként használt műanyag csőcsatlakozó egyetlen átmeneti ponton átválthat csúszóról menetre, vagy PVC-ről más kompatibilis illesztési stílusra. Mivel a falvastagság a nyomásosztállyal és a névleges mérettel is növekszik, érdemes mindkét méretet ellenőrizni, mielőtt műanyag csőcsatlakozót rendelnénk nyomás alatti vezetékhez.
Hozzávetőleges falvastagság hüvelykben, a 40-es és a 80-as táblázat, csak referenciaként
Nyomás névleges PVC szerelvények és karimás csatlakozások
A nyomásos PVC csőszerelvények besorolása a csővel kombinálva történik, mivel a rendszer által kezelhető nyomás függ a falvastagságtól, a hőmérséklettől és az alkalmazott ütemtervtől vagy nyomásosztálytól. A Schedule 40 és Schedule 80 a két legelterjedtebb nyomásosztály a menetes és oldószeres hegesztési rendszereknél, a Schedule 80 pedig vastagabb falakat kínál azonos névleges méret mellett nagyobb nyomású vagy nagyobb mechanikai igénybevételű alkalmazásokhoz.
A PVC karimás csőszerelvények csavaros, tömített csatlakozást használnak oldószeres cement vagy menetek helyett, ami praktikus választássá teszi őket mindenhol, ahol egy vezetéket szivattyúhoz, szelephez, tartályhoz vagy más olyan berendezéshez kell csatlakoztatni, amelyet esetleg eltávolítani kell a szervizeléshez. A karimás kötések nagy átmérőknél is hasznosak, ahol az oldószeres hegesztés kivitelezhetetlenné válik a terepen megbízhatóan.
Fekete PVC cső és egyéb speciális PVC anyagok
A fekete PVC-csöveket általában további koromból állítják össze az ultraibolya expozícióval szembeni fokozott ellenállás érdekében, ami gyakori választássá teszi a föld feletti lefutásokhoz, elektromos vezetékekhez és kültéri berendezésekhez, amelyek hosszabb ideig közvetlen napfénynek vannak kitéve. A szabványos fehér vagy szürke PVC-cső festékkel vagy külső fóliával is védhető, ha szabadban kell futnia, de a fekete PVC-t gyakran kifejezetten az extra lépés csökkentése érdekében választják ki.
PVC-szerelvények a HDPE-szerelvényekhez képest
A PVC cső és a HDPE cső egyaránt elterjedt műanyag csőanyag, de eltérő módon vannak összekötve, és némileg eltérő projektprofilokhoz illeszkednek. A PVC idomcsatlakozások oldószeres hegesztésen vagy menetezésen alapulnak, mindkettő kéziszerszámokkal és rövid kikeményedési vagy tömítési lépéssel kiegészíthető. A HDPE illesztési csatlakozások általában hőfúzión alapulnak, akár tompafúzión, akár elektrofúzión, amely magát az anyagot köti össze, nem pedig összeragasztás vagy összefűzés, és általában speciális fúziós berendezést igényel.
Mivel a HDPE cső rugalmasabb, mint a PVC cső, elviseli a talajmozgást, és gyakran kisebb akadályok körül vezethető, kevesebb szerelvénnyel. Ezzel szemben a PVC-csövek és a PVC-idomrendszerek merevek, ami egyenesen és kiszámíthatóan tartja a futást, és leegyszerűsítheti az elrendezést strukturált, föld feletti vagy belső telepítéseknél.
Általános relatív összehasonlítás referencia célokra; A tényleges teljesítmény a készítménytől, a hőmérséklettől és a telepítési körülményektől függ
Egyik anyag sem helyettesíti a másikat univerzálisan. A PVC idomrendszerek általában megfelelnek a beltéri vízvezeték-, öntözési és sok vízelvezető alkalmazásnak, míg a HDPE cső- és HDPE idomrendszereket gyakran választják földbe fektetett vízvezetékekhez, gázelosztáshoz és olyan projektekhez, ahol előnyt jelent a rugalmasság és az összeolvadt, szabad futás.
PVC vízvezetékrendszer telepítése: lépésről lépésre megfontolások
Ez nem egy teljes PVC-vízvezeték-szerelés, mivel a helyszíni feltételek és a helyi vízvezeték-szabályozás mindig elsőbbséget élvez, de az alábbi általános sorrend felvázolja, hogyan szerelik össze a PVC-vízvezeték-rendszert, miután a cső és a szerelvények kéznél vannak.
- Mérje meg a futást, és jelölje meg a csövet, figyelembe véve azt a mélységet, amelyet a cső beilleszt az egyes csatlakozóaljzatokba
- Vágja le a cső négyzetét csővágó vagy finom fogú fűrész segítségével
- Sorjázza le a vágott végét, és enyhén letörje a szélét, hogy egyenletesen illeszkedjen a foglalatba
- A cement felhordása, a szögek és az illesztés irányának ellenőrzése előtt szárazon illessze az elrendezést
- Ahol szükséges, vigyen fel alapozót, majd oldószeres cementet mind a csővégre, mind a szerelvényhüvelyre
- Enyhén csavarva helyezze be a csövet, és tartsa a helyén a gyártó által javasolt ideig
- Hagyja a cementgyártó által megadott teljes kikeményedési időt, mielőtt nyomás alá helyezné vagy tesztelné a vezetéket
- Nyomáspróba vagy áramlási teszt az elkészült PVC vízvezeték-szerelésen, mielőtt letakarják vagy bezárják
Kövesse ezt a sorrendet, mivel a száraz illesztési lépés kihagyása az egyik leggyakoribb oka annak, hogy a szerelő rossz szögben ragasztja a szerelvényt.
Vízelvezető csőszerelvények nevei és általános csőszerelvény-szójegyzék
A vízelvezető csőszerelvények neve kissé eltérhet a nyomástartó szerelvények nevétől, mivel a szennyvízelvezető szellőzőszerelvényeket úgy alakították ki, hogy a hulladék zökkenőmentes áramlását biztosítsák, nem pedig nyomást. Az alábbi lista azokat a kifejezéseket tartalmazza, amelyek gyakran felmerülnek a vízelvezető alkatrészek listájának olvasásakor vagy a különböző típusú csőszerelvények összehasonlításakor.
| Term | Leírás |
|---|---|
| Egészségügyi póló | Finoman ívelt ágú póló, amelyet lefolyóvezetékekben használnak a turbulencia és az elzáródás kockázatának csökkentése érdekében |
| Wye Fitting | Y alakú elágazás, amely egy vonalat szögben köt össze, nem pedig egyenesen |
| Tisztító szerelvény | Kivehető dugós szerelvény, amely hozzáférést biztosít az eltömődött lefolyóvezeték tisztításához |
| Szellőzőszerelvény | Csatlakoztat egy leeresztő vezetéket egy szellőzőcsőhöz, hogy segítsen kiegyenlíteni a légnyomást a rendszerben |
| Csapda adapter | Egy szerelvénycsapdát csatlakoztat az alatta lévő lefolyóvezetékhez |
| Persely | Csökkentő szerelvény, amely csökkenti a nyílás méretét egy másik szerelvényen belül |
PE és PVC szerelési megoldások a Jiangyin Huada-tól
Színezd ki világodat kiválósággal és innovációval. A Jiangyin Huada a prémium színű mesterkeverékek, kiváló minőségű műanyag csövek és szerelvények megbízható forrása. A cső- és csővezeték-ipar iránti elkötelezettségünk, a termékek sokféleségére való összpontosításunk, a termékminőségnek tulajdonított fontosságunk, valamint a környezetvédelmi gyakorlatok és a fenntartható fejlődés iránti elkötelezettségünk hozzájárult ahhoz, hogy márkánk idővel elismertséget szerezzen. Termékeink számos projekt során kivívták a vásárlók bizalmát, és márkánk a megbízhatósággal társult.
Professzionális OEM PE csőgyártóként és PE csőgyárként márkatörténetünk a folyamatos fejlődés és az innováció egyike. Célunk, hogy továbbra is értéket teremtsünk az ügyfelek számára, és hozzájáruljunk a csővezeték-ipar fejlődéséhez, kitartó erőfeszítések és következetes elvek által vezérelve.
PVC szerelvények: Gyakran Ismételt Kérdések
Q1. Mire használhatók a PVC szerelvények?
PVC szerelvények are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Milyen típusú PVC szerelvények állnak rendelkezésre
Gyakori PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Milyen méretű PVC-szerelvényeket kínálnak
PVC szerelvények are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Hogyan csatlakoznak a PVC-szerelvények PVC-csövekhez?
A legtöbb PVC-szerelvény oldószercementtel van összekötve, ami erős, szivárgásmentes kötést hoz létre. Egyes szerelvények menetes, kompressziós vagy egyéb csatlakozási móddal is kaphatók az alkalmazástól függően.
Q5. Mik a PVC szerelvények előnyei?
PVC szerelvények are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Hogyan kell kiválasztani a megfelelő PVC idomot?
A megfelelő PVC-idomot a csőméret, a csatlakozás típusa, a nyomásérték, a hőmérséklet, a folyadék vagy a közeg és az alkalmazási környezet alapján kell kiválasztani. A csőspecifikációk és az alkalmazási követelmények megosztása megkönnyíti a megfelelő szerelvénytípus azonosítását.
